Crestron 研討會後記-談影音整合趨勢

以前對於影音設備多少是有點懶得理的，有點是類比系統倒底不是我的專業那那麼多時間及精神去了解！但是今天研討會通篇沒有介紹什麼，就只簡單介紹了兩款新產品，這兩款影音整合產品倒是英雄所見略同，顯然印證大家對於市場科技趨勢及看法是一致的！首先這兩款設備都有網路，所以顯然也是智慧物聯網的設備概念(Crestron 並沒有這樣說)，但是看來他們並不像一般智慧家電這麼簡單，都具備了更多的軟體整合功能，下面我們就來做些簡單的說明：

一.會議室影音整合解決方案-Mercury

看到了這套設備林林總總的軟硬體功能及接點真是讓人為之眼睛一亮，看來有了這套設備該有的會議室所有功能全部都具備了，以前雜亂無章的連接線及影音矩陣看來都可以省略了，而且功能更為齊全只消再整合燈光、電動布幕及冷氣等等那就會是一套全方位會議室整合方案了！它比較特別的是把電話及視訊會議系統以及會議室使用預約排程等IT功能也整合進來了，而且跟市場上的主流供應商系統都能完整整合，看來這都要拜SIP這個開放技術所賜，而且顯然Crestron 也開始重視網路連結後的安全性，所以加入了很多網路安全的要素，這幾點應該都創了AV影音設備的先例了吧！當然我也不免懷疑原先搞傳統影音設備及控制的廠商有多少能了解及安裝這十足已經是網路設備的變種AV了！

二.網路影音矩陣整合解決方案-DM-NVX-350

這套設備有何迷人之處呢？簡單說來有了這套設備就可以透過網路整合(當然需要考慮頻寛)所有分散各處(譬如整個大樓的各個處所或遠在天邊跨廣域網路)的各類影音設備，初步看來若選擇這套設備當作網路影音解碼器來使用至少它就具備了兩組HDMI輸入及乙太網路串流輸入(詳細軟體功能尚待釐清)，透過乙太網路串接口更可以幾乎無限制的整合網路影音編/解碼器成為一整套超大型、分散式的影音矩陣，很可觀吧！

後記技術背景說明

AV-Audio & Video 這是兩種不同的類比技術，最早聲音的技術先走入網路就是數位化語音整合-VoIP、SIP 等技術，接著影像不落人後步上後塵也開始數位化，因此就有了數位化影像整合IPCam-ONVIF、PSIA 等技術，可是到底影像及聲音不同的技術所形成的影音不同步現像在某些應用(如高階視聽環境)是不被允許的，所以就有了更進階版的影音同步數位化整合技術出現了！

何謂矩陣？舉個例子說明最早期的人工式電話交換機就是所謂的語音矩陣，只是它是利用人工運作處理罷了，後來為了快速處理就進階到電腦化交換式處理器-電話交換機(PBX)，更後來就數位化的更徹底成為純軟體了，所以我們現在用Line、Wechat及Skype 等通話都純粹是軟體矩陣在處理了。同樣的影像也是一樣，在類比攝影機風行的時代一套動則上百萬的大型類比影像矩陣聳立中控機房佔據諾大空間的現像比比皆是，但曾幾何時？這些設備都要被掃入垃圾場了！取而代之的呢？看來數位化整合串流的影音矩陣(或稱編/解碼器)將取而代之，各位朋友您認為呢！

居家冷氣整合控制解決方案

今天開始我們來談談冷氣的整合控制方法及解決方案

還記得前面我將空調分為獨立系統及中央空調二種，我們就由比較單純的獨立系統介紹起。獨立系統有時我把它稱為日系系統，我不知道是何時開始的，但市場上的大宗確實是以日系品牌為主導，一些韓系或國產品也都是跟隨日系品牌的設計理念；這些中小型獨立空調系統都以化學冷媒為冷凍循環填充物，所以市場上聽到的冷媒式空調或冷氣系統大概指的就是這類系統，後面我們就用冷媒系統機來稱呼它。當然由於環保概念的衝擊，各廠牌使用的冷媒也不盡相同，而且也一直在進化，但是不管使用的冷媒為何都跟控制無關，在此我們就不多加著墨！

市場上的冷媒系統機不論是定頻或變頻機種，或者不論是一對一或一對多(多聯)出廠時都有二種控制方式，一類是紅外線遙控器，另一類是採用線控方式。紅外線遙控式的主機通常比較低階，控制方式是單向的，這種方式我們就不討論了！我們下面只針對線控的連線整合控制方法做討論。

在開始談整合之前我們先來看看原廠出廠時的連線控制方式有那些，這是我們要整合別人之前首先必需先具備的知識及條件，我們無法一一列舉每個品牌的連線方式所以我們就以市場上的大宗品牌-大金為例來作說明。

首先介紹大金自己的連線控制網路名為DIII-NET，它的線路連接方法由下圖可以清楚表明，至於它的通訊協定內容則屬大金自己的商業機密當然不會輕易透露囉！不過這一點各位倒是不用擔心，這是我們的工作。

當然大金為溶入其它整合控制系統也自行提供了諸如 RS485/Modbus、LonWorks及BACnet等開放性通訊介面供整合商選購匹配，下圖是他們的相關介紹文件。

但是問題來了，業界了解通訊協定整合的從業大概都看得懂上述圖例，可是到底我們不是冷氣安裝商(不同專業不敢越矩)，冷氣經銷商那一道窄門更是我們很難跨過去的門檻！先不談技術性問題，上述的產品都需另行採購(額外增加預算)以及線路配合安裝都會動到機子，這些哩哩扣扣的問題是會整死人的，而且跟原安裝供應商之間的介面永遠無法釐清，那天機器運轉出了問題那跳到黃河也洗不清，所以對我們來說這絕不是一條可行的解決方案。

但是問題總不能放著不管！所以我們今天就來提供一個不動機子及線路的簡單解決方案，這個方案幾乎一體適用所有日系及韓系的進口機型。

我們回到第一張圖來看，每一組室內機都可以搭配1或2組線控器(大金的說明書1-組合控制)，我們稱之為Primary/Secondary(主要/附屬)控制器。所以說利用這個功能我們只要提供一組模擬橋接設備就可以取代大金配備的線控器或者加入當第二組模擬線控器了，簡單點說就是我們不需要動到機子本身，配線及接法也是延用原廠線路及接法，這樣就沒有侵害設備造成毀損或干擾的疑慮了！接線方式我們以下圖說明，而且也適用任何室內機型。

好了！最煩人的配接線問題釐清了，剰下就屬控制領域-家居物聯網的部分了，有了這組設備，原本各自獨立的冷氣就能透過物聯網納入整體智慧家居網路成為一份子，所以現在冷氣就可以輕易和其他如移動物感應器、溫/濕度感應器及整合型壁控開關、手機App…等等做全方位整合。

當然不要遺漏了最重要的部分-通訊協定解碼部分，有了這部分的理解才能正確控制冷氣系統的運轉，下圖是大金機子的部分控制功能列表：

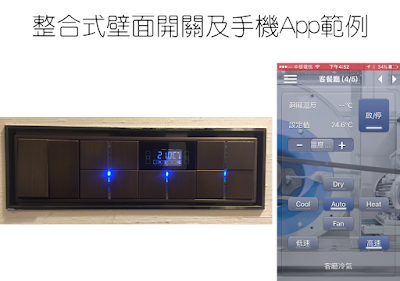

有了這部分的功能整合我們就可以為可愛的家選擇一組適合且漂亮美觀的整合式壁面開關及配合手機App操控自如了！

待續…
